Moodus Give - Contactloze donatiezuil

2022-04-01 embedded systemen iot PCB-ontwerp betaalintegratie productontwikkeling elektronica

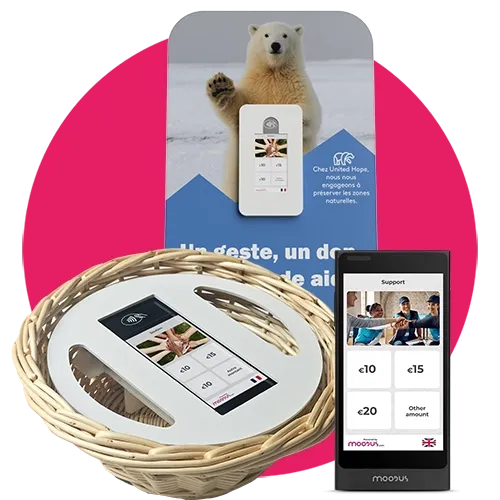

Moodus Give is een contactloze donatiezuil waarmee bezoekers in een paar seconden geven door simpelweg een bankpas of telefoon tegen de lezer te houden. In plaats van een collectebus kiest de gever met een van drie grote drukknoppen een vast bedrag en bevestigt dat op een geïntegreerde betaalterminal. Het product is uitgegroeid tot een familie van donatieoplossingen die op duizenden locaties in Europa staan, waaronder musea, dierentuinen, kerken, moskeeën en ziekenhuizen.

Drie bedragknoppen bedrag ATmega328 controller stuurt de zuil aan ontwikkeld door JDT doorgeven Betaal- terminal contactloos Pas / telefoon bezoeker betaalt bevestigen Donatie voltooid in seconden
Kies een van drie vaste bedragen en de ATmega328-controller geeft het door aan de geïntegreerde terminal — de bezoeker houdt een pas of telefoon tegen de lezer en de gift is binnen enkele seconden rond.

Bijdrage van JDT Engineering

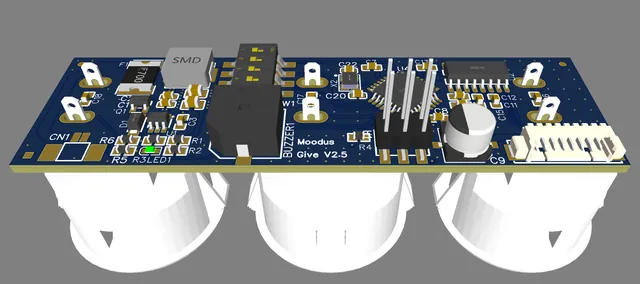

JDT Engineering ontwierp over meerdere hardwaregeneraties heen de controllerelektronica en embedded firmware die het hart van de zuil vormen. De huidige print is gebouwd rond een ATmega328-microcontroller en stuurt de donatieknoppen, de statusterugkoppeling en de koppeling aan met een geïntegreerde betaalterminalmodule, die de eigenlijke contactloze transactie afhandelt.

Naast de hoofdprint verzorgde JDT de mechanische integratie van een betaalterminal en een software-integratie met een externe ECR-betaalterminal, waarmee het platform werd uitgebreid naar nieuwe hardware.

De samenwerking loopt nog steeds. JDT regelt de PCB-productie en -assemblage via een productiepartner in het buitenland, levert ontwerpondersteuning voor EMC-conformiteit zodat de zuilen aan de Europese eisen voldoen, en voert storings- en oorzaakanalyses uit voor printen die bij klanten in gebruik zijn.

Belangrijkste kenmerken

  • Contactloos geven via een geïntegreerde contactloze terminal (pas, telefoon en wearables)
  • Drie knoppen met vaste bedragen voor snelle, intuïtieve donaties met één druk op de knop
  • Compacte controller op basis van de ATmega328, ontworpen voor betrouwbaar, onbemand gebruik
  • Meerdere hardwaregeneraties, verfijnd op maakbaarheid en duurzaamheid
  • Ontworpen voor EMC-conformiteit en serieproductie
  • Bewezen in de praktijk met een groot aantal installaties in heel Europa

Meer informatie op moodus.com.
