Within Without - LED-ringinstallatie

2021-08-01 led controllers op maat audiovisueel performance

Overzicht

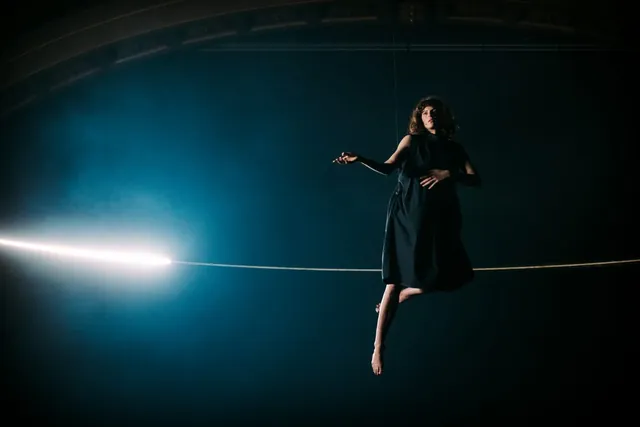

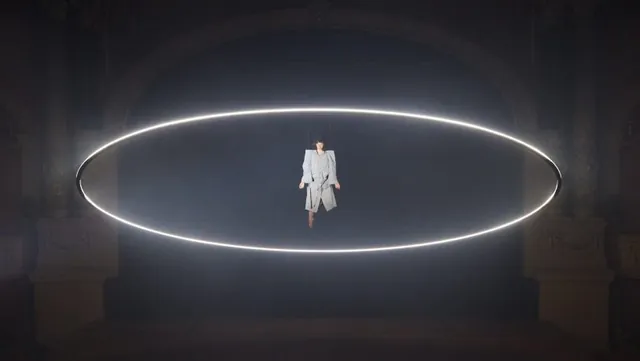

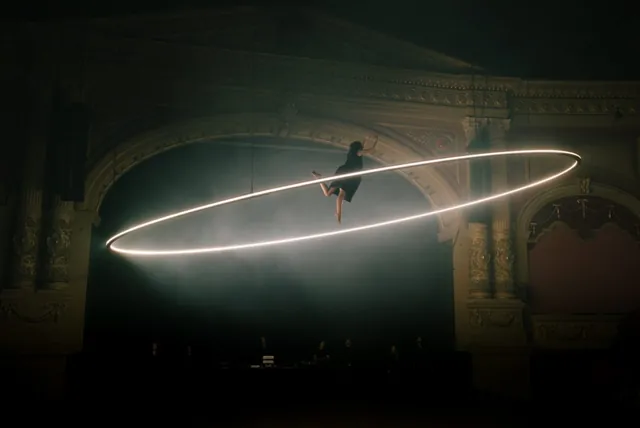

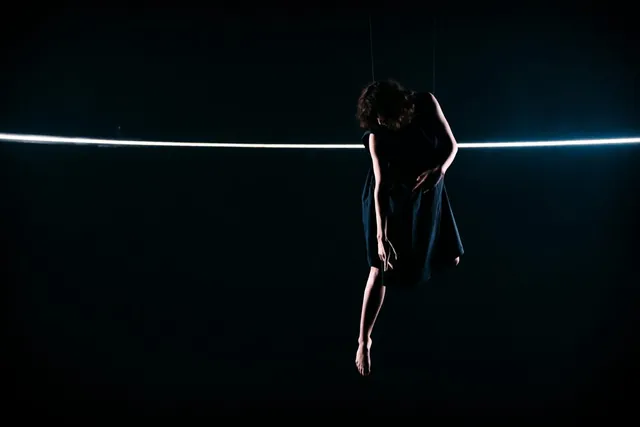

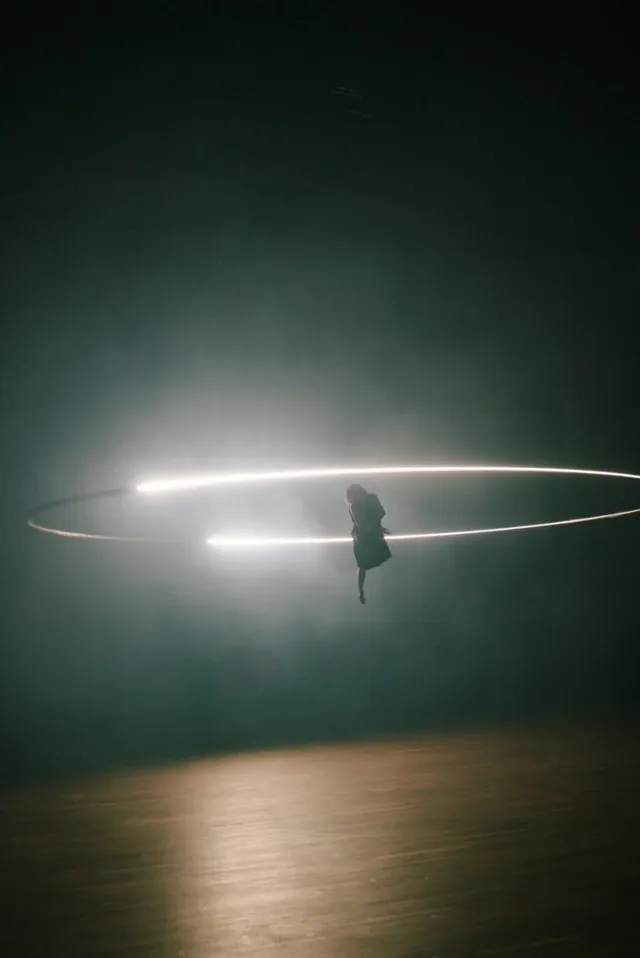

Een audiovisuele liveperformance van Nick Verstand met een op maat gebouwde LED-lichtring als installatie. Dit project laat geavanceerde LED-aansturing zien, ontworpen voor extreem hoge snelheid en helderheid.

Ring van 10 m ~10.000 LED's Controller 60×60 mm (JDT) stuurt een LED-segment aan Showcomputer stuurt framedata Ethernet – eigen UDP 1.000 Hz 12 gesynchroniseerde controllers
Twaalf compacte JDT-controllers zitten rondom de ring van 10 meter. Elk stuurt een segment van de ~10.000 LED's aan, en via een eigen UDP-over-Ethernetverbinding met 1.000 updates per seconde blijven ze perfect synchroon.

Technische specificaties

LED-systeem

  • 10.000 LED-chips aangestuurd over de hele ring
  • 1.000 updates per seconde voor uiterst vloeiende animaties
  • ~2 kW stroomverbruik bij volle helderheid
  • Hoogspanningsdistributie via dunne kabels voor een strakke uitstraling

Besturingselektronica

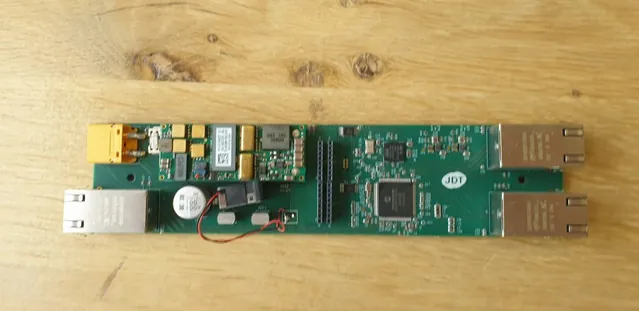

  • 12 op maat ontwikkelde LED-controllers verdeeld over de ring
  • Compact ontwerp: aluminium frame van 60 x 60 mm per controller
  • Aansturing via Ethernet met een eigen UDP-protocol
  • Zeer snelle dataverwerking voor vloeiende, gesynchroniseerde animaties

Technische uitdagingen

Snelle aansturing

De controllers zijn ontworpen voor extreem hoge updatefrequenties (1.000 Hz), terwijl alle 12 units perfect synchroon blijven. Dat vroeg om geoptimaliseerde eigen firmware en een zorgvuldige timing.

Vermogensdistributie

Met een totaal stroomverbruik van 2 kW was een efficiënte vermogensdistributie cruciaal. We kozen voor distributie op hoogspanning, zodat de kabels dun blijven en de installatie haar strakke uiterlijk behoudt.

Compact ontwerp

Elke controller moest binnen de constructieve beperkingen van de ring passen, terwijl hij een aanzienlijk vermogen verwerkt en thermisch goed blijft presteren. Het aluminium frame van 60x60mm dient zowel voor de montage als voor de warmteafvoer.

Netwerkarchitectuur

Een eigen UDP-protocol over Ethernet zorgt voor minimale latency en maximale doorvoer bij realtime aansturing van de animaties. Het systeem verwerkt complexe visuele patronen, perfect gesynchroniseerd over alle controllers.

Prestaties

De installatie levert indrukwekkende visuele effecten met: - Extreem vloeiende animaties op 1.000 fps - Uitzonderlijke helderheid voor optredens in grote zalen - IJzersterke betrouwbaarheid tijdens liveoptredens - Perfecte synchronisatie over alle LED-segmenten

Video

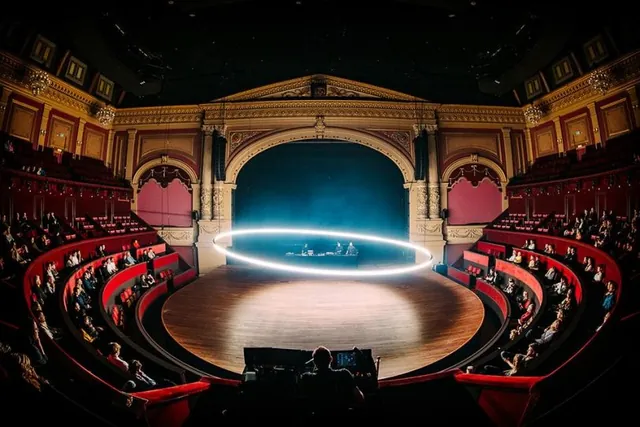

Video: Koninklijk Theater Carré (via YouTube)
