Sanitrax - Elektronica voor slimme mobiele toiletunits

2022-11-01 embedded systemen IoT sensoren productontwikkeling industrieel connectiviteit app-ontwikkeling

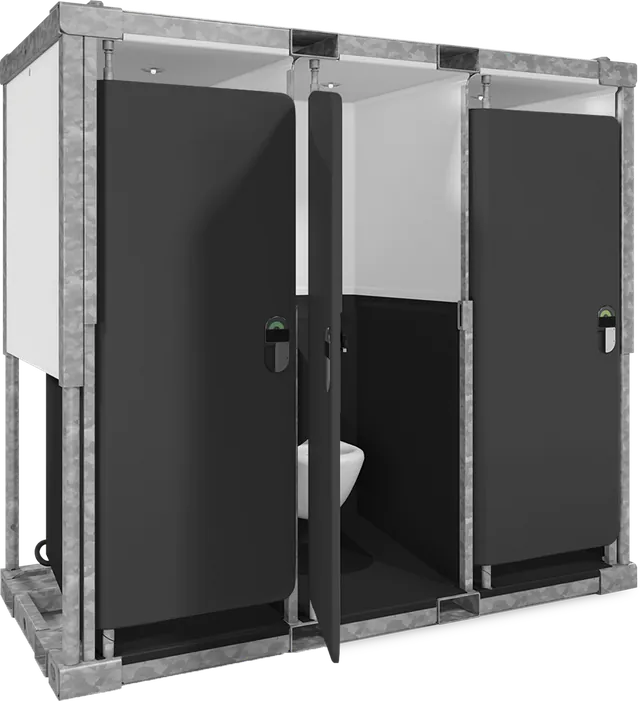

Sanitrax is een modulair toiletsysteem met vacuümspoeling, gebouwd op aanhangers, voor festivals, grote evenementen en tijdelijke locaties. Losse toilet-, urinoir- en wastafelmodules worden gekoppeld tot configureerbare opstellingen, allemaal aangestuurd door een centraal elektronicaplatform. Dat platform voegt aanraakvrije bediening, bezettingsdetectie en monitoring op afstand toe aan wat traditioneel eenvoudig sanitair was.

Tech Module Linux SBC — busmaster ontwikkeld door JDT M12 Modbus-bus Slimme bezettings-LED beschikbaarheid cabines Aanraakvrij spoelen capacitieve detectie ADA-controller toegankelijke unit statusuplink LTE‑M-gateway mobiele verbinding cloud Sanitrax Cockpit cloud + 3D-layout
Een Tech Module op basis van Linux is master van een industriële M12-bus die alle bezettings-LED's, aanraakvrije spoelpanelen en de ADA-unit met elkaar verbindt, en rapporteert via een LTE-M-verbinding aan de Cockpit in de cloud.

Projectoverzicht

Elke installatie is opgebouwd rond een centraal bedieningspaneel, de Tech Module. Deze draait op een Linux single-board computer die als busmaster fungeert op een industrieel M12-netwerk. De afzonderlijke modules -- toiletten, urinoirs, wastafels en een ADA-toegankelijke unit -- melden hun status en ontvangen commando's via deze bus, zodat een complete toiletvoorziening zich gedraagt als één verbonden systeem.

Bijdrage van JDT Engineering

JDT Engineering ontwierp en bouwde het complete embedded elektronicaplatform achter het Sanitrax-systeem:

  • Bedieningspaneel Tech Module -- Linux single-board computer met een USB-naar-Modbus-busmaster die het M12-modulenetwerk aanstuurt
  • Slimme bezettingsmodules met LED -- genetwerkte sensorunits die realtime laten zien welke cabines vrij zijn

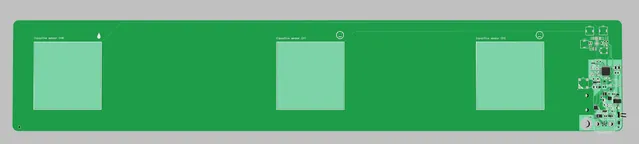

  • Aanraakvrije spoelpanelen -- capacitieve sensorprints voor volledig handsfree bediening
  • ADA-toegankelijkheidscontroller -- speciale besturingselektronica voor de toegankelijke module
  • Mobiele / LTE-M-gateway -- connectiviteit voor monitoring op afstand en het uploaden van data

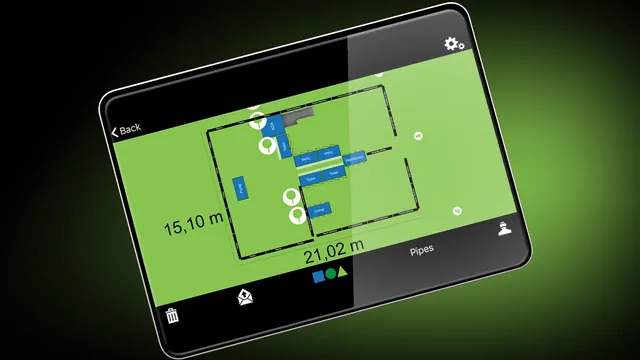

  • Sanitrax Cockpit-software -- bijdragen aan het webdashboard met cloudbackend, plus een 3D-layoutcomposer en VR-viewer waarmee operators opstellingen van voorzieningen kunnen plannen en visualiseren

Belangrijkste kenmerken

  • Modulaire architectuur met M12-netwerk, schaalbaar van één unit tot grote voorzieningen met veel modules
  • Handsfree capacitieve bediening van spoeling en wastafel voor betere hygiëne
  • Live bezettingsindicatie en gebruiksdata voor slimmer onderhoud op basis van de werkelijke vraag
  • Cloudconnectiviteit voor statusmonitoring op afstand en planning van voorzieningen

Dit elektronicaplatform is de directe voorloper van de IoT-gateway Ontrax Smart Box; verhuurpartners zetten de units inmiddels in onder het merk Ontrax.

Klant

Ontwikkeld voor Satellite Industries (Sanitrax International BV), specialist in mobiel sanitair met vacuümtechnologie.

Video

Video: Satellite Industries (via YouTube)
