Rotators - Kinetische lichtarmaturen

2022-10-01 led embedded systemen bewegingsbesturing kunstinstallatie productontwikkeling iot interactief

Overzicht

Zwerm is een visueel ecosysteem van kunstenaar Nick Verstand, opgebouwd uit een set Rotators: compacte, cilindrische lichtarmaturen die zich gedragen als één gecoördineerde zwerm. Elke unit combineert één extreem felle industriële LED met een continu draaiende kop, zodat zelfs een kleine opstelling een ruimte kan vullen met zwaaiende lichtbundels, messcherpe strobes en trage, ademende lichtvlakken. Zwerm maakte zijn podiumdebuut in Verstands audiovisuele performance Within Without II. Het werd ontwikkeld door een multidisciplinair team: Nick Verstand (concept en regie), Daniel de Bruin (mechanica en hardware), JDT Engineering (elektronica en firmware), Wes Broersen (interactie en software), Wout Panis (productie) en Robert-Jan Zuur (project en communicatie).

ENKELE ARMATUUR DAISY–CHAIN-NETWERK 174 W LED Rotator closed–loop encoder + servo controller-PCB ontwikkeld door JDT OSC / Art–Net / sACN 1 2 3 gigabit-Ethernet (daisy–chain)
Elke armatuur laat een LED-kop van 174 W draaien met closed-loop encoderregeling; dankzij een ingebouwde gigabitswitch kunnen de units in daisy-chain op één netwerk worden aangesloten en reageren ze op standaard OSC, Art-Net of sACN.

Bijdrage van JDT Engineering

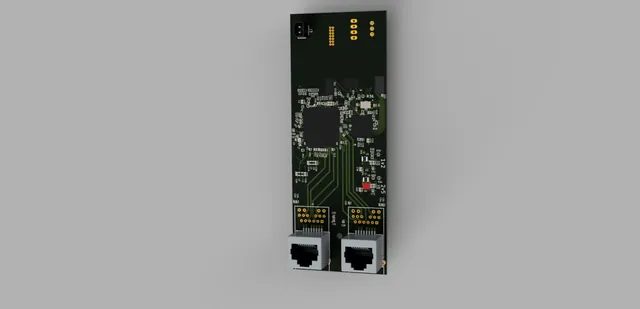

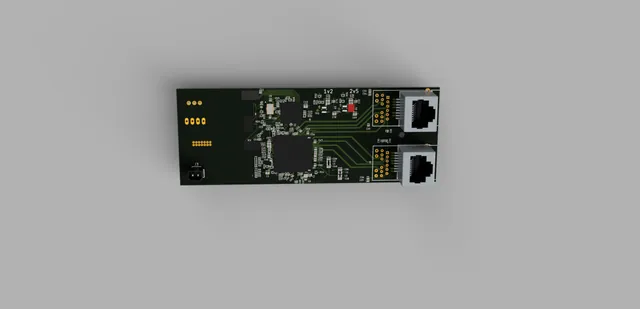

JDT Engineering ontwierp de elektronica en firmware die het hart vormen van elke Rotator. Een op maat ontworpen controller-PCB, gebouwd rond een ARM Cortex-M7-microcontroller (STM32H753), stuurt een industriële LED van 174 W aan met een resolutie van 24 bit en updatefrequenties boven 1000 Hz. Door die ruime marge gaat één armatuur naadloos van scherpe stroboscopische effecten tot vloeiend, flikkervrij dimmen en vrijwel onzichtbare fades. Een closed-loop encoder- en servosysteem draait de LED-kop met nauwkeurige, continue 360-gradenbesturing, zodat lichtbundels herhaalbaar nauwkeurig gericht en bewogen kunnen worden. Elke armatuur heeft daarnaast een gigabit-Ethernetswitch met lage latency, waardoor units in daisy-chain op één netwerk kunnen en reageren op de industriestandaarden OSC, Art-Net en sACN. Naast het ontwerpwerk verzorgde JDT de productie, de installatie op locatie en de doorlopende service en reparatie in het veld voor de tourende units.

Belangrijkste kenmerken

  • Op maat ontworpen controllerboard met ARM Cortex-M7 (STM32H753) in elke armatuur
  • Industriële LED van 174 W met 24-bit dimming op 1000+ Hz, van strobe tot onzichtbaar
  • Closed-loop encoder- en servoaandrijving voor nauwkeurige, continue rotatie van 360 graden
  • Ingebouwde gigabit-Ethernetswitch; aansturing via OSC / Art-Net / sACN, daisy-chainbaar
  • Compacte cilindrische behuizing (~140 mm diameter), ontworpen om mee op tournee te gaan
